Artikel Samenvatting
Rogers-PCBmaterialen worden veel gebruikt in elektronische toepassingen met hoge frequentie en hoge snelheid, waarbij standaard FR4-kaarten er niet in slagen de signaalintegriteit te behouden. Dit artikel onderzoekt hoe Rogers PCB-technologie werkt, waarom deze de voorkeur heeft in RF- en microgolfcircuits, en hoe ingenieurs veelvoorkomende ontwerpuitdagingen zoals signaalverlies, diëlektrische instabiliteit en thermisch beheer kunnen oplossen. Het biedt ook praktische vergelijkingen, ontwerpinzichten en toepassingsrichtlijnen om ingenieurs en kopers te helpen weloverwogen beslissingen te nemen.

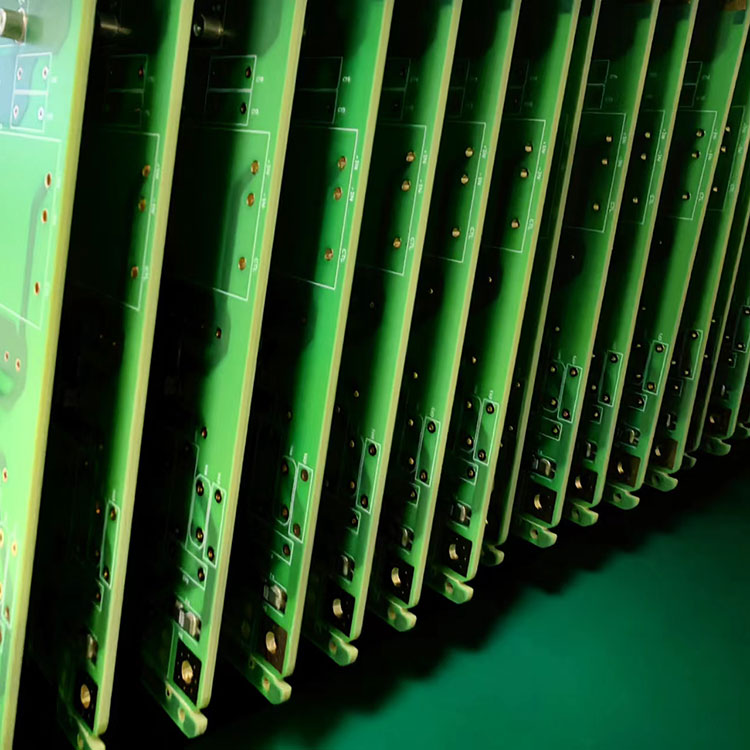

Een Rogers PCB is een hoogwaardige printplaat die is gebouwd met behulp van gespecialiseerde laminaten ontwikkeld door Rogers Corporation. In tegenstelling tot traditionele FR4-materialen zijn Rogers-laminaten ontworpen voor een stabiele diëlektrische constante (Dk), laag signaalverlies en uitstekende thermische betrouwbaarheid. Deze eigenschappen maken ze ideaal voor hoogfrequente toepassingen waarbij signaalintegriteit van cruciaal belang is.
Veelgebruikte Rogers-materialen zijn de RO4350B-, RO4003C- en RT/duroid-serie, elk geoptimaliseerd voor verschillende RF- en microgolfontwerpvereisten.
In moderne communicatiesystemen kan zelfs een kleine signaalvervorming leiden tot grote prestatieproblemen. Rogers PCB's pakken dit probleem aan door gecontroleerd diëlektrisch gedrag en tangenswaarden met laag verlies.
Deze voordelen maken Rogers-materialen essentieel in RF-techniek, waar precisie en betrouwbaarheid niet onderhandelbaar zijn.
| Functie | Rogers-PCB | FR4-printplaat |
|---|---|---|
| Diëlektrische constante stabiliteit | Zeer hoog | Gematigd |
| Signaalverlies | Zeer laag | Hoger |
| Frequentiebereik | Magnetron / RF (GHz) | Lage tot middenfrequentie |
| Thermische prestaties | Uitstekend | Standaard |
| Kosten | Hoger | Lager |
Terwijl FR4 geschikt is voor algemene elektronica, is Rogers PCB specifiek ontworpen voor prestatiekritische omgevingen.
Rogers-PCB-materialen worden veel gebruikt in industrieën die hoogfrequente precisie vereisen:
Deze toepassingen vereisen een stabiele signaaloverdracht met minimale vervorming, waardoor Rogers-materialen de voorkeur verdienen.
Ontwerpen met Rogers PCB vereist zorgvuldige aandacht voor elektrische en mechanische parameters. Hieronder vindt u essentiële best practices:
Een onjuist ontwerp kan leiden tot signaalreflectie, invoegverlies en verminderde systeemefficiëntie.
Ondanks de voordelen brengt het Rogers PCB-ontwerp verschillende uitdagingen met zich mee:
Ingenieurs gebruiken vaak hybride ontwerpen om prestaties en kostenefficiëntie in evenwicht te brengen zonder de signaalintegriteit in gevaar te brengen.
Het selecteren van het juiste Rogers-laminaat hangt af van de toepassingsvereisten:
Belangrijke selectiefactoren zijn onder meer het frequentiebereik, de diëlektrische constante, thermische omstandigheden en budgetbeperkingen.
Vraag 1: Wat maakt Rogers PCB beter dan FR4?
A: Rogers PCB biedt minder signaalverlies, betere diëlektrische stabiliteit en superieure prestaties bij hoge frequenties vergeleken met FR4.
Vraag 2: Wordt Rogers PCB alleen in de lucht- en ruimtevaart gebruikt?
A: Nee. Het wordt ook veel gebruikt in telecommunicatie, autoradar en commerciële RF-systemen.
Vraag 3: Waarom is Rogers PCB duurder?
A: De kosten zijn afkomstig van de geavanceerde materiaalsamenstelling en gespecialiseerde productievereisten.
Vraag 4: Kan Rogers PCB worden gemengd met FR4?
A: Ja, hybride stack-ups worden vaak gebruikt om de kosten en prestaties te optimaliseren.
Vraag 5: Welk frequentiebereik kan Rogers PCB ondersteunen?
A: Afhankelijk van het materiaal kan het frequentiebanden van enkele GHz tot microgolffrequenties ondersteunen.
Rogers-PCB-technologie speelt een cruciale rol in moderne hoogfrequente elektronica en maakt stabiele en efficiënte signaaloverdracht in veeleisende omgevingen mogelijk. Van 5G-netwerken tot ruimtevaartsystemen: de voordelen op het gebied van diëlektrische stabiliteit en prestaties met laag verlies maken het tot een hoeksteen van geavanceerd circuitontwerp.
Voor ingenieurs en inkoopteams die op zoek zijn naar betrouwbare hoogfrequente PCB-oplossingen, zorgt de samenwerking met ervaren fabrikanten voor optimale prestaties en produceerbaarheid.HaynerPCB biedt op maat gemaakte Rogers PCB-fabricageoplossingen die zijn afgestemd op complexe RF- en microgolftoepassingen. Als u uw volgende hoogwaardige project plant,Haynerneem contact met ons opom uw vereisten te bespreken en deskundige technische ondersteuning te krijgen.
