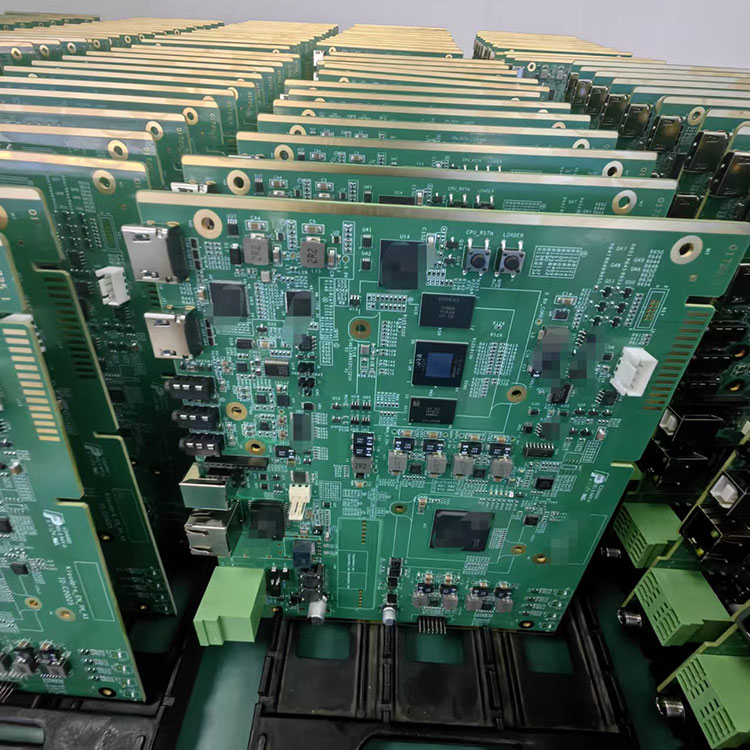

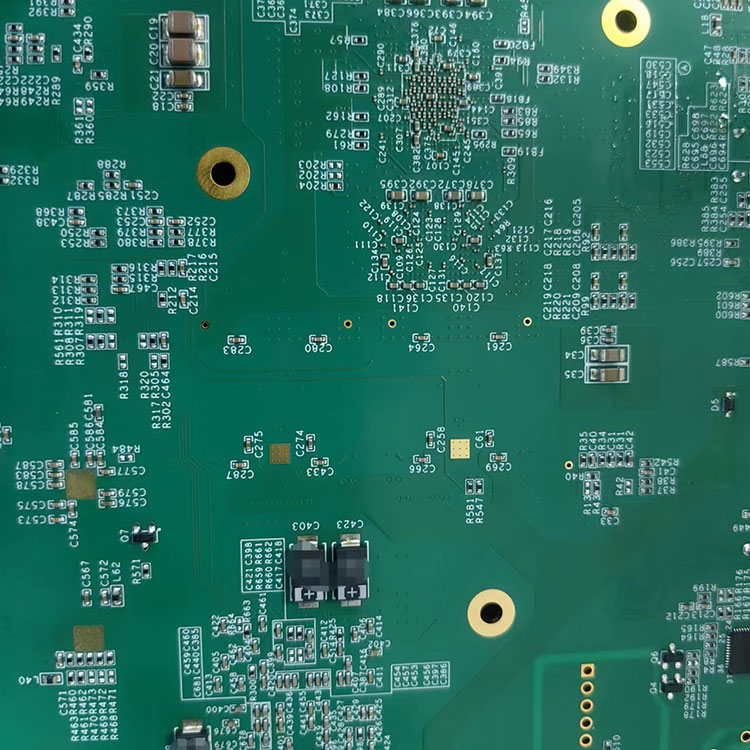

Grote formaat PCB

Hayner PCB - Professionele hoogwaardige en snellere grote formaat PCB -fabrikant
Hayner PCB zou onze klanten grote formaat PCB aanbieden voor gebruik in veel applicaties, zoals RF/Microwave. Er zijn weinig bedrijven op de wereld die een PCB met een groot formaat kunnen produceren. Hayner PCB, onze mogelijkheden kunnen een groot aantal niet-standaard PCB bieden. Met onze automatische clave vacuüm ovencapaciteit kan Hayner PCB groot formaat meerlagige PCB produceren.

Hayner PCB - Professionele hoogwaardige en snellere grote formaat PCB -fabrikant. Hayner PCB Large Format PCB is een premium product gemaakt door een gerenommeerde fabrikant en leverancier in China. Bekend om zijn uitzonderlijke kwaliteit en betrouwbaarheid, heeft Hayner PCB Large Format PCB een breed scala aan applicaties in verschillende industrieën die zeer nauwkeurigheid en duurzaamheid eisen. Als toonaangevende fabrikant in het veld zorgt Hayner PCB ervoor dat elk aspect van het productieproces zich hecht aan strikte kwaliteitsnormen, van materiaal inkoop tot definitieve montage. Met geavanceerde productiefaciliteiten en bekwame technici levert Hayner PCB consequent grote formaat PCB's die aan de verwachtingen van de klant voldoen of overtreffen. Als vertrouwde leverancier garandeert Hayner PCB tijdige levering en uitzonderlijke klantenservice, waardoor het de keuze is voor bedrijven die van topkwaliteit op zoek zijn naar PCB's van grote formaat uit China. We hebben professionele PCB -ontwerptools om aan verschillende behoeften van de klant te voldoen.

Hayner PCB zou onze klanten grote formaat PCB aanbieden voor gebruik in veel applicaties, zoals RF/Microwave. Er zijn weinig bedrijven op de wereld die een PCB.Hayner PCB met een groot formaat kunnen produceren, onze mogelijkheden kunnen een groot aantal niet-standaard PCB bieden. Met onze automatische clave vacuüm ovencapaciteit kan Hayner PCB groot formaat meerlagige PCB produceren.



Wat is een groot formaat PCB



De PCB -grootte verwijst meestal naar de maximale grootte van de afgedrukte printplaat, die varieert afhankelijk van de toepassing. Over het algemeen wordt de grootte van PCB -boards beperkt door hun productieproces en ontwerpvereisten.

Grote formaat PCB omvat 600 mm x 600 mm, 900 mm x 600 mm, 1200 mm x 600 mm, enz.




Voordeel van grote formaat PCB



Grote PCB's kunnen verschillende voordelen opleveren, waaronder een verbeterde signaalkwaliteit, vereenvoudigde montage- en onderhoudsprocessen, lagere kosten, schaalbaarheid en bevorderde milieuvriendelijkheid.



1. Verbetering van de signaalkwaliteit

2. Eenvoudig te monteren en te onderhouden

3. Kosten verlagen

4. Schaalbaarheid

5. Milieuvriendelijk


Toepassingen van grote formaat PCB


Grote formaat PCB's worden veel gebruikt in veel elektronische producten, meestal voor producten die een grotere printplaat -ruimte vereisen om complexe functies te bereiken

Enkele speciale toepassingen, zoals

1. Grote servers,

2. Aerospace -apparatuur,

3. Power Electronics





PCB -productie- en montagemogelijkheden


Specificaties

Vermogen

PCB -materiaal

FR-4, HI TG, Rogers, Taconic, Argon etc.

PCB -laag

1-30 laag

PCB -typen

enkele/dubbelzijdige, meerlagige

Koperen dikte

1-6 oz

Borddikte

S/D 0,2-0,7 mm, multi-layer: 0,40-7,0 mm

Oppervlakte -afwerking

Hasl, OSP, Immersion Gold, Flash Gold Finger

Soldeerfilm

groen, rood, geel, blauw, wit, zwart, paars, mat zwart, mat groen

Schermafdrukken

wit, zwart

Min. Gatgrootte

0,2 mm mechanische oefening

4 miljoen laseroefening

Min.line afstand /

Min.line breedte

6 miljoen

6 miljoen

Min. Solder Mask Bridge

0,08 mm

Max. Productiegrootte

400x510 mm

Impedantiebeheersing

50Ω ± 5Ω, 90Ω ± 9Ω, 100Ω ± 10Ω

Beeldverhouding

15: 1

Via stekker

0,2-0,8 mm

PCB -standaard

IPC-II standaard

Warp & Twist

0,75%

Certificaat

ISO9001.iatf16949.rosh.ul.

Kwaliteitscontrole

Röntgenfoto, AOI-test, functietest (100% test)

Levering

PCB 3-7 dagen, PCBA 2-3 weken



Hayner PCB -productievermogen:


Zeven SMT -productielijnen -10 miljoen punten/dag

Vier THT productielijnen --- 0,50 miljoen punten /dag

Drie laatste assemblagelijnen ---- 15.000 stcs/dag

Eén verouderingsruimte -------------- 2.000 stcs/dag

Drie spuitlijnen
