Hayner PCB - geavanceerde fabrikant van meerlaagse PCB's van hoge kwaliteit
Hayner PCB is een PCB-fabrikant in China. In de elektronische industrie staan wij bekend als fabrikanten van meerlaagse PCB's. We maken stijve, stijve flex- en flexibele meerlaagse PCB's, evenals HDI-meerlaagse printplaten. Een van de belangrijkste voordelen van deze meerlaagse PCB's is hun integratie met hoge dichtheid, wat complexere en efficiëntere circuitontwerpen mogelijk maakt.

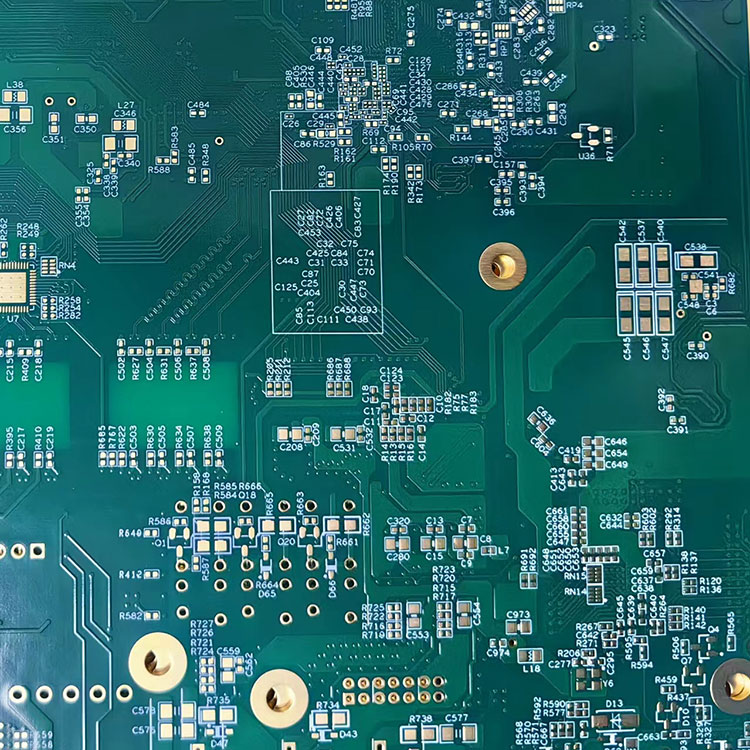

Wat is meerlaagse PCB
De elektronische industrie maakt gebruik van verschillende soorten PCB's met veel lagen. Deze omvatten: enkellaagse PCB's, dubbellaagse PCB's en meerlaagse PCB's.
Meerlaagse PCB is een printplaat met minimaal drie geleidende lagen. De elektrische verbinding tussen meerlaagse printplaatlagen wordt gerealiseerd via geplateerde gaten op de printplaat. Het aantal lagen meerlaagse printplaat kan 4, 6, 8, 10 tot 100 lagen zijn.

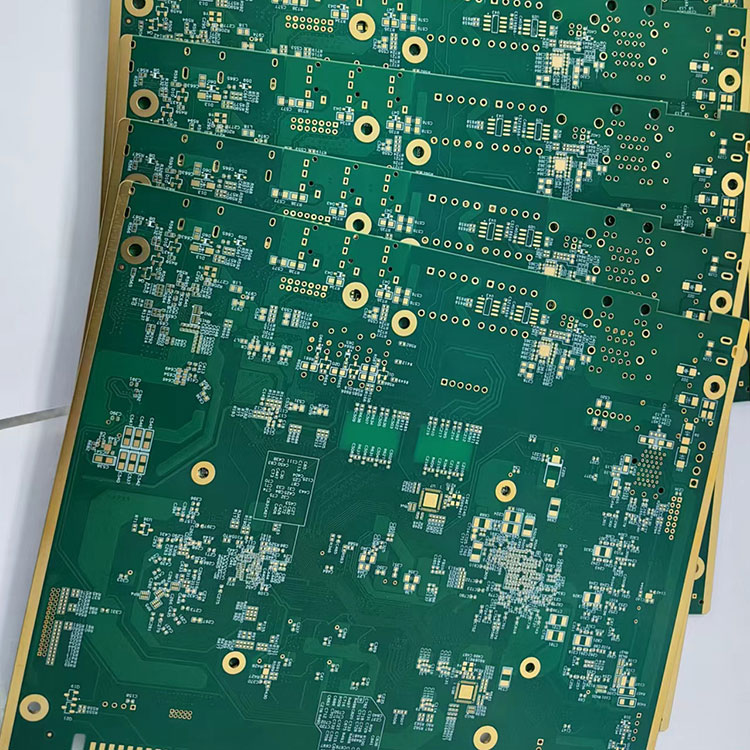

Voordeel van meerlaagse PCB
Als meerlaagse PCB-fabrikant maakt Hayner PCB hoogwaardige PCB's voor onze klanten. Het voordeel van het gebruik van een meerlaags bord is dat de ontwerper meerdere lagen kan gebruiken voor alle sporen die nodig zijn om de componenten op het bord te verbinden. Dit helpt bij het realiseren van een ingewikkelde schakeling voor een klein product zoals een mobiele telefoon of een zakrecorder.
De meeste fabrikanten van elektronische producten gebruiken meerlaagse PCB's omdat deze een hoge ontwerpflexibiliteit, stabiliteit en betrouwbare apparaatprestaties bieden.
Meerlaagse PCB's hebben een aantal goede karakters, waaronder kleiner formaat, lichtgewicht, hoge duurzaamheid, verhoogde flexibiliteit en hogere assemblagedichtheid enzovoort.
Toepassingen van meerlaagse PCB's
Meerlaagse PCB's zijn een integraal onderdeel geworden van elektronische producten en worden veel gebruikt in veel industrieën, zoals computers, medische apparatuur, ruimtevaart, telecommunicatie, elektronica enz.
Meerlaagse PCB-productie- en assemblagemogelijkheden
Specificaties
Vermogen
HDI-PCB-materiaal
FR-4, HI Tg, Rogers, Taconic, Argon enz.
HDI PCB-laag
1-30 laag
HDI PCB-typen
enkel-/dubbelzijdig, meerlaags
Koperdikte
1-6oz
Borddikte
S/D 0,2-0,7 mm, meerlaags: 0,40-7,0 mm
Oppervlakteafwerking
HASL, OSP, Onderdompelingsgoud, Flash Gold Finger
Min. Gatgrootte
Mechanische boor van 0,2 mm
4mil laserboor
Min. regelafstand /
Min.Lijnbreedte
6mil
6mil
Min. Soldeermaskerbrug
0,08 mm
Max. Productiegrootte
400x510mm
Impedantiecontrole
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω
Beeldverhouding
15:1
Via aansluitmogelijkheid
0,2-0,8 mm
PCB-standaard
IPC-II-standaard
Verdraaien en draaien
0,75%
Certificaat
ISO9001. IATF16949. RoSH.UL.
Kwaliteitscontrole
Röntgenfoto, AOI-test, functietest (100% test)
Levering
PCB 3-7 dagen, PCBA 2-3 weken
Hayner PCB-productiecapaciteit:
Zeven SMT-productielijnen --10 miljoen punten/dag
Vier THT-productielijnen --- 0,50 miljoen punten /dag
