Het belangrijkste product van Hayner PCB is een innovatief product vervaardigd door een prominente fabrikant en leverancier gevestigd in China. Hayner PCB - Professionele hoogwaardige en snellere keramische PCB -fabrikant Keramische PCB's van Hayner PCB, een product dat trots in China is vervaardigd door een toonaangevende fabrikant en leverancier in de elektronica -industrie. Deze PCB voldoet aan de hoogste normen in de markt en zorgt voor betrouwbare en efficiënte stroomverdeling.
"Hoge kwaliteit, nauwkeurige levertijd en lage prijs", het is onze garantie voor klanten.
Bekend om zijn ongeëvenaarde kwaliteit en duurzaamheid, biedt de keramische PCB van Hayner een uitzonderlijke thermische geleidbaarheid, mechanische sterkte en chemische weerstand, waardoor het ideaal is voor hoge temperatuur- en harde milieutoepassingen. Als fabrikant met een sterke focus op kwaliteit, gebruikt Hayner ultramoderne technologie en rigoureuze maatregelen voor kwaliteitscontrole om ervoor te zorgen dat elke keramische PCB voldoet aan de hoogste prestaties en betrouwbaarheid. Met een enorme ervaring in de industrie staat Hayner als een betrouwbare leverancier en biedt ze op maat gemaakte oplossingen en tijdige levering om te voldoen aan de unieke behoeften van haar klanten. Als het gaat om keramische PCB's, is Hayner PCB de vertrouwde keuze voor bedrijven die producten van topkwaliteit uit China zoeken. Ons PCB -ontwerp is uniek en ondersteunt aangepast.
Hayner PCB -Professional hoogwaardige en snellere keramische PCB -fabrikant
Keramische PCB's van Hayner PCB, een product dat trots in China is vervaardigd door een toonaangevende fabrikant en leverancier in de elektronica -industrie. Deze PCB voldoet aan de hoogste normen in de markt en zorgt voor betrouwbare en efficiënte stroomverdeling.
"Hoge kwaliteit, nauwkeurige levertijd en lage prijs", het is onze garantie voor klanten.

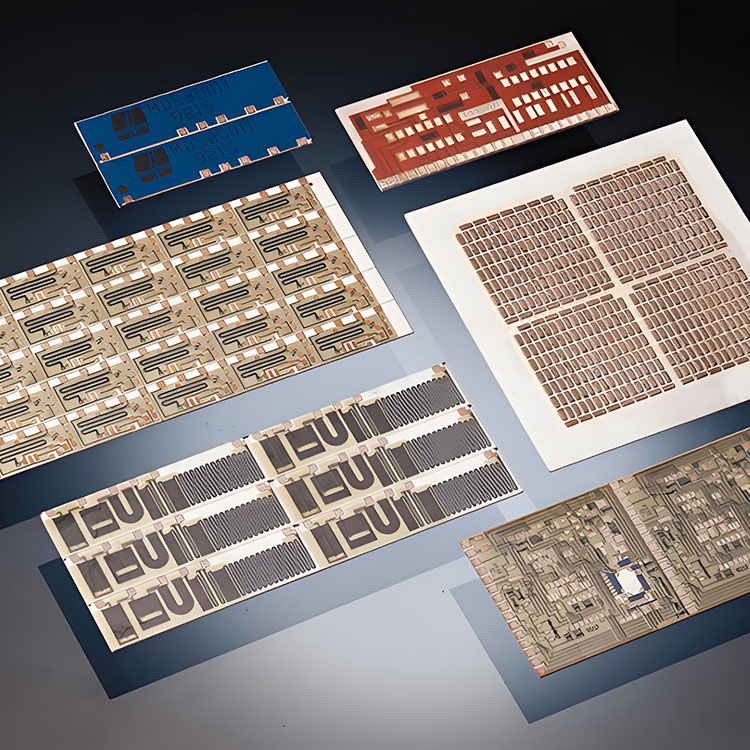

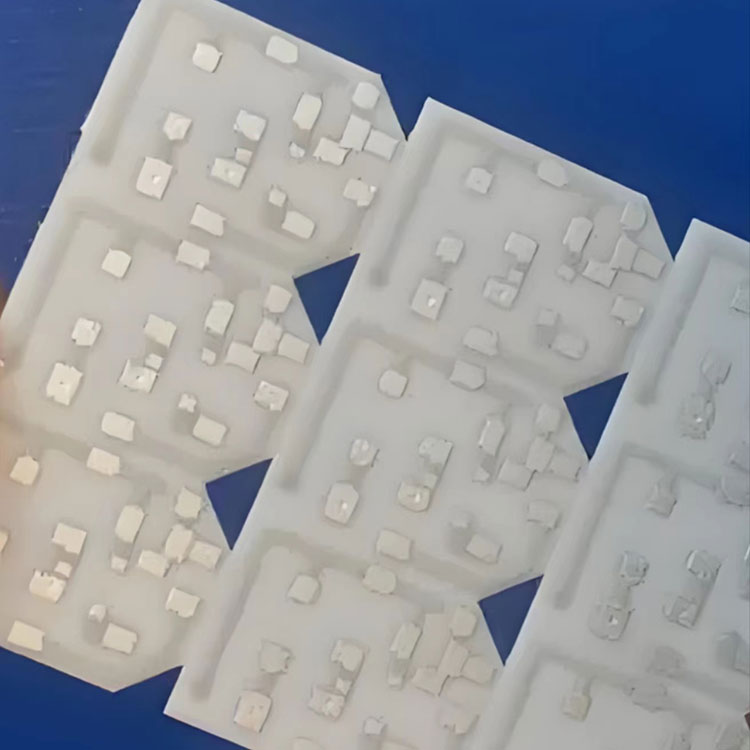

Wat is keramische printplaat
Keramische printplaat is een printplaat op basis van keramiek, wat een hoog thermisch geleidingsmateriaal is dat snel warmte van een hotspot kan overbrengen en deze kan aftappen.
De thermische geleidbaarheid van keramische PCB is 9-20W/m.
Voordeel van keramische printplaat
Keramische PCB heeft een hogere thermische geleidbaarheid dan FR4, en de volume -expansiecoëfficiënt is dichter bij de waarde van gewone PCB -geleidersmaterialen. Dit is het is dat keramiek vaak geschikt is voor toepassing in omgevingen op hoge temperatuur of omgevingen met herhaalde temperatuurcycli. Zodra de substraattemperatuur de glasovergangstemperatuur overschrijdt, begint de printplaat sneller uit te breiden. Sommige Rogers -materialen hebben een hoogglasovergangstemperatuur en kunnen een stabiele volume -expansie bieden over een breed temperatuurbereik.
Toepassingen van keramische printplaat
Keramische printplaat is een type gedrukte printplaat die keramische materialen als substraat gebruikt. Het heeft een hoge thermische geleidbaarheid, hoge isolatie en hoge corrosieweerstand en wordt veel gebruikt in velden zoals ruimtevaart, automotive -elektronica en medische apparatuur.
Bijvoorbeeld: High Power LED-verlichting, koplampen voor auto's en andere High-Power LED-velden, halfgeleiderlasers, elektronische stroomapparaten, magnetrons, optische communicatie, VCSEL, RF-apparaten.
PCB -productie- en montagemogelijkheden
Specificaties
Vermogen
PCB -materiaal
FR-4, HI TG, Rogers, Taconic, Argon etc.
PCB -laag
1-30 laag
PCB -typen
enkele/dubbelzijdige, meerlagige
Koperen dikte
1-6 oz
Borddikte
S/D 0,2-0,7 mm, multi-layer: 0,40-7,0 mm
Oppervlakte -afwerking
Hasl, OSP, Immersion Gold, Flash Gold Finger
Soldeerfilm
groen, rood, geel, blauw, wit, zwart, paars, mat zwart, mat groen
Schermafdrukken
wit, zwart
Min. Gatgrootte
0,2 mm mechanische oefening
4 miljoen laseroefening
Min.line afstand /
Min.line breedte
6 miljoen
6 miljoen
Min. Solder Mask Bridge
0,08 mm
Max. Productiegrootte
400x510 mm
Impedantiebeheersing
50Ω ± 5Ω, 90Ω ± 9Ω, 100Ω ± 10Ω
Beeldverhouding
15: 1
Via stekker
0,2-0,8 mm
PCB -standaard
IPC-II standaard
Warp & Twist
0,75%
Certificaat
ISO9001.iatf16949.rosh.ul.
Kwaliteitscontrole
Röntgenfoto, AOI-test, functietest (100% test)
Levering
PCB 3-7 dagen, PCBA 2-3 weken
Hayner PCB -productievermogen:
Zeven SMT -productielijnen -10 miljoen punten/dag
Vier THT productielijnen --- 0,50 miljoen punten /dag
Drie laatste assemblagelijnen ---- 15.000 stcs/dag
